Guía de sujetadores y herrajes para aparejos marinos

La falla de un componente en ambientes marinos conlleva un costo desproporcionadamente alto en comparación con los precios iniciales de las piezas. Un solo sujetador comprometido puede provocar fallas catastróficas en los aparejos en alta mar. De manera similar, un grillete no especificado podría provocar una grave entrada de agua. Esto expone a los constructores a importantes responsabilidades de cumplimiento. Los constructores de embarcaciones, reparadores y gerentes de adquisiciones necesitan sistemas altamente confiables. Diseñamos esta guía como un marco sólido de evaluación técnica. Aprenderá cómo evaluar con precisión la integridad estructural. También exploramos formas de seleccionar piezas altamente funcionales de forma segura. Nuestros criterios básicos suponen que sus embarcaciones operan en condiciones extremas. Nos centramos específicamente en entornos de agua salada de alta salinidad y alta radiación ultravioleta. En estas zonas duras, las cargas de viento cíclicas actúan como principales amenazas. La corrosión galvánica también ataca agresivamente a los metales inferiores. Comprender estas fuerzas dinámicas le ayudará a adquirir materiales significativamente mejores.

Conclusiones clave

• La selección del material debe equilibrar la resistencia a la tracción con la resistencia a la corrosión (por ejemplo, analizando las ventajas y desventajas del acero inoxidable 316 frente al bronce al silicio).

• Los componentes del aparejo requieren límites de carga de trabajo (WLL) verificables y certificaciones de materiales; nunca confíe únicamente en las resistencias a la rotura teóricas.

• Los herrajes de la cabina y la cubierta (desde pestillos hasta componentes de embarque) deben evaluarse tanto en función ergonómica como en integridad hermética.

• Seleccionar fabricantes confiables requiere auditar sus procesos de garantía de calidad, abastecimiento de materias primas y cumplimiento de los estándares marítimos (ABYC, ISO).

Evaluación de la integridad estructural: la física de los sujetadores marinos

Los entornos marinos ponen a prueba brutalmente cada componente metálico a bordo. Debe definir amenazas operativas específicas antes de seleccionar cualquier pieza. La corrosión por grietas destruye los metales escondidos lejos de las fuentes de oxígeno. La corrosión galvánica ocurre rápidamente cuando metales diferentes interactúan en agua salada. La fatiga del metal se acumula silenciosamente bajo cargas de viento cíclicas continuas. Los impactos de las olas amplifican estas tensiones físicas exponencialmente con el tiempo.

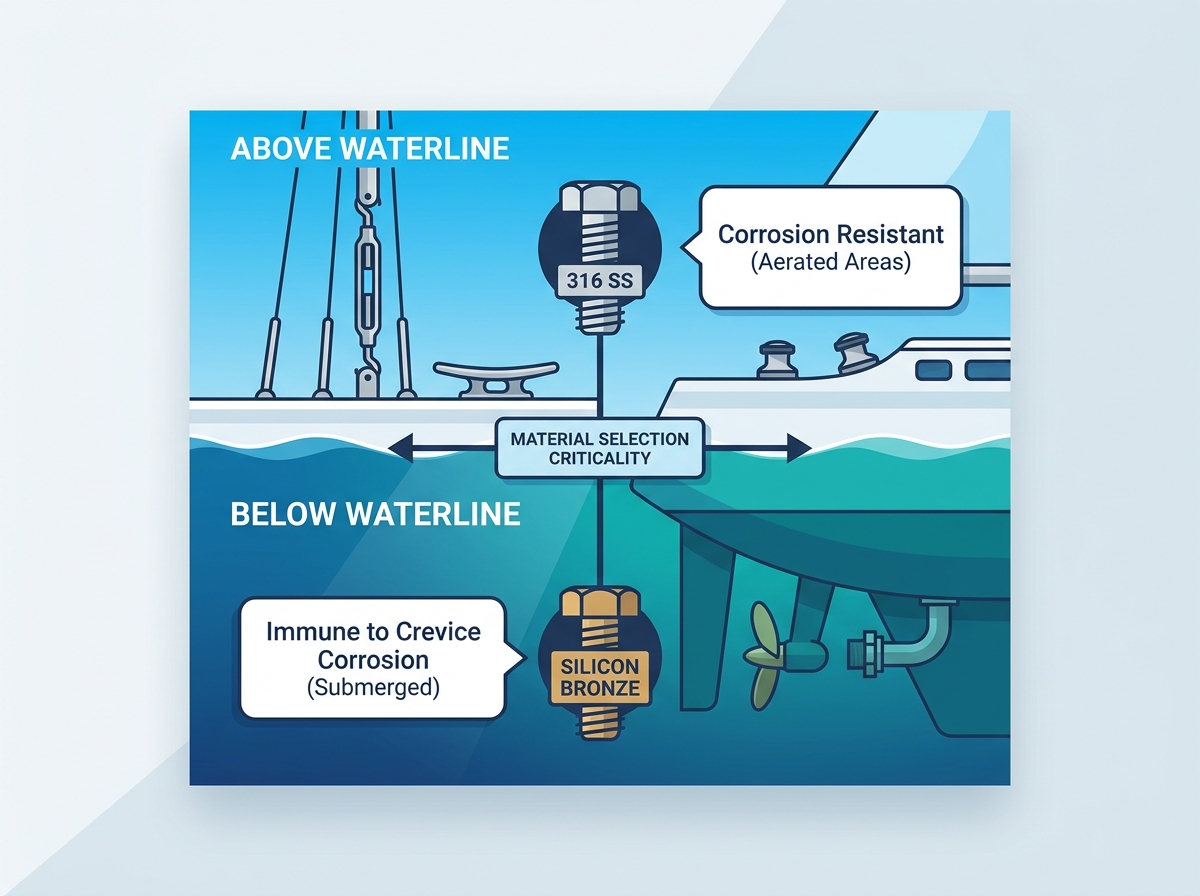

Para combatir estas amenazas de forma eficaz, se necesita una matriz material estricta. Utilizamos hardware marino ss como base de la industria para aplicaciones sobre la línea de flotación. El acero inoxidable de grado 316 y 316L funciona excepcionalmente bien en este caso. Contienen molibdeno añadido. Esta adición química resiste con éxito las picaduras de cloruro. Sin embargo, el acero inoxidable depende completamente del oxígeno libre. Necesita oxígeno para mantener su capa protectora de óxido de cromo. Se vuelve muy susceptible a la corrosión por grietas en zonas privadas de oxígeno. Nunca debes usarlo para pasacascos roscados por debajo de la línea de flotación.

El bronce de silicio ofrece un rendimiento muy superior para tareas de fijación bajo la línea de flotación. Los constructores de barcos lo prefieren mucho en la construcción tradicional de barcos de madera. Sigue siendo prácticamente inmune a la corrosión por grietas ocultas. También proporciona una excelente resistencia a la tracción para juntas estructurales críticas.

El titanio y los metales de alta aleación sirven para aplicaciones de carreras en las que el peso es crítico. Los sindicatos de carreras los utilizan para deshacerse del peso pesado de los aparejos en el aire. Equilibran costes de material extremos con requisitos de rendimiento absolutos.

Hardware de aparejo crítico y gestión de carga

Las redes de rigging son tan fuertes como su pin más débil. Debe evaluar las especificaciones de carga con absoluta precisión. Los fabricantes utilizan la carga de rotura mínima (MBL) para indicar puntos de falla absolutos. Nunca se deben diseñar sistemas activos en torno a clasificaciones MBL. En su lugar, priorice la carga límite de trabajo (WLL) y la carga de trabajo segura (SWL). WLL representa la fuerza continua máxima segura para tensar. SWL influye en cargas ambientales dinámicas como ondas de choque repentinas.

Los nodos de aparejo primarios siempre exigen un dimensionamiento y una evaluación cuidadosos. Tomemos como ejemplo el grillete de unión del ancla . Debes dimensionar sus parámetros perfectamente. Esta pieza vital conecta la cadena pesada directamente al vástago del ancla. Especifique siempre una construcción forjada en lugar de alternativas de fundición más económicas. El acero forjado alinea físicamente la estructura de grano interna durante la fabricación. Esto produce una resistencia a la tracción muy superior bajo carga. También necesitará un cable de seguridad o colocar el mouse sobre pasadores cautivos. Este sencillo paso evita que las vibraciones regresen durante mares agitados.

Siga estos pasos críticos al inspeccionar tensores y accesorios estampados:

1. Evalúe los tipos de roscas cuidadosamente para obtener tolerancias de mecanizado precisas.

2. Asegúrese de que la articulación de palanca se mueva libremente en todas las direcciones.

3. Confirmar que el movimiento de palanca evita la fatiga del metal en el terminal de estampado.

4. Inspeccione visualmente las roscas internas para detectar signos tempranos de irritación.

5. Verifique que todos los extremos terminales no tengan fracturas microscópicas por tensión.

Los buques comerciales y asegurados exigen un estricto cumplimiento marítimo. Exija siempre clasificaciones de carga trazables y estampadas en cada componente del aparejo. Las sociedades de clasificación como ABYC exigen este nivel de documentación para los buques asegurados.

Selección de cubierta, cabina y hardware funcional

La transición del aparejo estructural al hardware orientado al usuario cambia su enfoque de diseño. Hay que priorizar la estanqueidad a la intemperie junto con la seguridad en mares agitados. Los componentes externos de la plataforma soportan diariamente un estrés físico masivo. El hardware de su escalera de embarque requiere pruebas de estrés intensivas en el mundo real. Los soportes en espejo de popa y borda enfrentan cargas de corte extremas. Esto sucede cada vez que los pasajeros abordan el barco. Instale siempre placas de respaldo sustanciales detrás de estructuras de fibra de vidrio. Estas placas distribuyen fuerzas localizadas de forma segura por todo el casco.

La ergonomía importa tanto como la máxima resistencia estructural. Considere instalar una de doble propósito manija de puerta con cornamusa para embarcaciones . Proporciona un agarre ergonómico y seguro en condiciones húmedas. Sin embargo, su perfil suave nunca debe crear riesgos de enganches. La jarcia flotante enganchada crea un peligro inmediato para la tripulación.

Los interiores y recintos de la cabina protegen activamente a la tripulación debajo de la cubierta. Un pestillo de ventana marino altamente confiable garantiza una seguridad estructural vital. Evalúe cuidadosamente sus sellos de compresión internos y sus mecanismos de fijación pesados. La alta resistencia a las vibraciones ayuda a mantener una presión positiva en la cabina de forma continua. Este mecanismo evita directamente la peligrosa entrada de agua durante las tormentas marinas.

Los gabinetes de seguridad exigen ingeniería robusta y materiales de primera calidad. La cerradura de la puerta corredera de la cabina de su barco enfrenta desafíos físicos únicos. La flexión normal del casco puede bloquear fácilmente los mecanismos de bloqueo inferiores.

Busque estas características esenciales en el hardware de seguridad de la cabina:

• Mecanismos de oruga de alta resistencia resistentes a la acumulación de cristales de sal.

• Vasos internos resistentes a la corrosión mecanizados en latón macizo o bronce.

• El bloqueo positivo funciona incluso cuando el casco se distorsiona.

• Manijas de liberación interiores ergonómicas para salida de emergencia.

Fabricantes y proveedores de hardware marino de investigación

Encontrar socios proveedores confiables requiere mucho tiempo y esfuerzo. Debe separar a los fabricantes primarios de los simples distribuidores de marca blanca. Los productores primarios controlan estrictamente el proceso metalúrgico subyacente. Los distribuidores normalmente simplemente reenvasan productos terminados de fundiciones desconocidas.

La trazabilidad es su dimensión de evaluación más importante. Solicite siempre informes de pruebas de fábrica (MTR) antes de comprar lotes a granel. Los MTR verifican científicamente la composición real del metal. Garantizan que su lote realmente cumpla con el umbral químico necesario. Sin un MTR, se juega directamente con la integridad estructural.

A continuación, evalúe minuciosamente sus procesos físicos de fabricación. Los componentes forjados son absolutamente obligatorios para aplicaciones de carga. El proceso de forjado alinea perfectamente la estructura de grano del metal. Esto ofrece una resistencia a la tracción y a la fatiga mucho mayor. La fundición funciona bien sólo para piezas estéticas de baja carga. Las piezas fundidas a menudo fallan de manera impredecible bajo cargas de impacto repentinas.

Finalmente, evalúe exhaustivamente a los principales fabricantes de hardware marino . Analice cuidadosamente sus tasas de retorno históricas. Exigir total transparencia en las garantías antes de firmar contratos de adquisiciones. Busque un estricto cumplimiento corporativo de las normas ISO 9001. Los proveedores de alto nivel también cuentan con clasificaciones de productos marinos específicos. Las certificaciones de Lloyd's Register o ABS demuestran una calidad de fabricación constante. Los procesos de garantía de calidad dictan la confiabilidad a largo plazo de sus construcciones.

Riesgos de implementación y realidades del mantenimiento

Incluso las piezas perfectas fallan rápidamente si se instalan mal. La mitigación de la corrosión galvánica es absolutamente no negociable a bordo de cualquier embarcación. Debes aislar metales diferentes cada vez que se toquen. Los mástiles de aluminio que interactúan con remaches de acero inoxidable crean las clásicas baterías galvánicas. Las mejores prácticas incluyen el uso de pastas dieléctricas especializadas durante el montaje. Las arandelas de nailon también interrumpen el circuito eléctrico de forma muy eficaz. La aplicación de Tef-Gel evita que el aluminio en bruto reaccione contra los tornillos de acero inoxidable.

El desgaste de las roscas frecuentemente arruina los costosos sujetadores durante la instalación inicial. Las roscas de acero inoxidable a menudo se atascan bajo una alta presión rotacional. La fricción rompe instantáneamente la capa microscópica protectora de óxido. Luego, los metales desnudos se sueldan en frío de forma permanente. Puede evitar este frustrante problema con bastante facilidad. Especifique protocolos de lubricación adecuados durante la fase inicial de construcción. Aplique compuestos antiagarrotamiento de calidad marina a cada accesorio roscado.

El mantenimiento continuo requiere el establecimiento de prácticas estrictas de auditoría del ciclo de vida. Establezca un programa de inspección realista y documentado para su equipo de mantenimiento. Realice comprobaciones visuales para detectar óxido marrón que se exuda alrededor de los accesorios de la plataforma. Programe pruebas periódicas de tintes penetrantes para terminales de aparejo críticos. Esta prueba no destructiva revela grietas microscópicas de forma segura. Identifica la fatiga del metal mucho antes de que ocurra una falla catastrófica.

Conclusión

Los componentes estructurales de alta calidad mantienen las embarcaciones completamente seguras en entornos implacables. Los accesorios certificados reducen drásticamente sus requisitos de mantenimiento de por vida. También minimizan eficazmente los graves riesgos de cumplimiento y responsabilidad. Tomar atajos en la calidad del metal siempre introduce vulnerabilidades peligrosas e innecesarias.

Audite su lista de materiales actual de inmediato. Solicite muestras de materiales verificables de sus proveedores altamente preseleccionados. Si gestiona aplicaciones complejas de alta carga, consulte a un inspector marino acreditado. Pueden ayudar a especificar tolerancias de ingeniería exactas. Garantizan que su embarcación única permanezca completamente sólida desde el punto de vista estructural.

Preguntas frecuentes

P: ¿Puedo utilizar acero inoxidable 304 en lugar de 316 para aplicaciones marinas?

R: Debe evitar el uso de acero inoxidable 304 para aplicaciones marinas exteriores. El grado 304 carece de molibdeno, lo que lo hace muy susceptible a la rápida oxidación superficial y a la picadura de cloruro en agua salada. Puede restringir con seguridad el acero inoxidable 304 estrictamente a los interiores secos de la cabina. Especifique siempre 316 o 316L para componentes exteriores sobre la línea de flotación.

P: ¿Cómo elijo el grillete de unión de anclaje del tamaño correcto?

R: Debe hacer coincidir el diámetro del pasador del grillete con el tamaño del eslabón de la cadena y el vástago del ancla. Un ajuste holgado provoca un desgaste excesivo, mientras que un ajuste apretado impide una articulación adecuada. Priorice siempre el acero forjado de alta resistencia a las variantes fundidas. Además, seleccione una WLL de gran tamaño para manejar cargas de impacto dinámicas al anclar.

P: ¿Qué causa que los herrajes marinos de acero inoxidable se oxiden?

R: El acero inoxidable depende del oxígeno ambiental para mantener una capa de óxido pasiva y resistente a la corrosión. La falta de oxígeno en ambientes húmedos y sellados provoca corrosión en las grietas. La acumulación de cloruro del agua salada seca también ataca la superficie. Además, la contaminación causada por herramientas que no son de acero inoxidable durante la instalación incrusta partículas de hierro propensas a oxidarse directamente en la superficie del hardware.

P: ¿Es seguro mezclar titanio y acero inoxidable en los aparejos?

R: Mezclar titanio y acero inoxidable introduce riesgos de corrosión galvánica. El titanio actúa como un metal muy noble a escala galvánica. Cuando se conecta al acero inoxidable en un electrolito de agua salada, acelera la corrosión en el componente inoxidable. Se debe asegurar un completo aislamiento eléctrico mediante pastas dieléctricas o arandelas aislantes especializadas.
