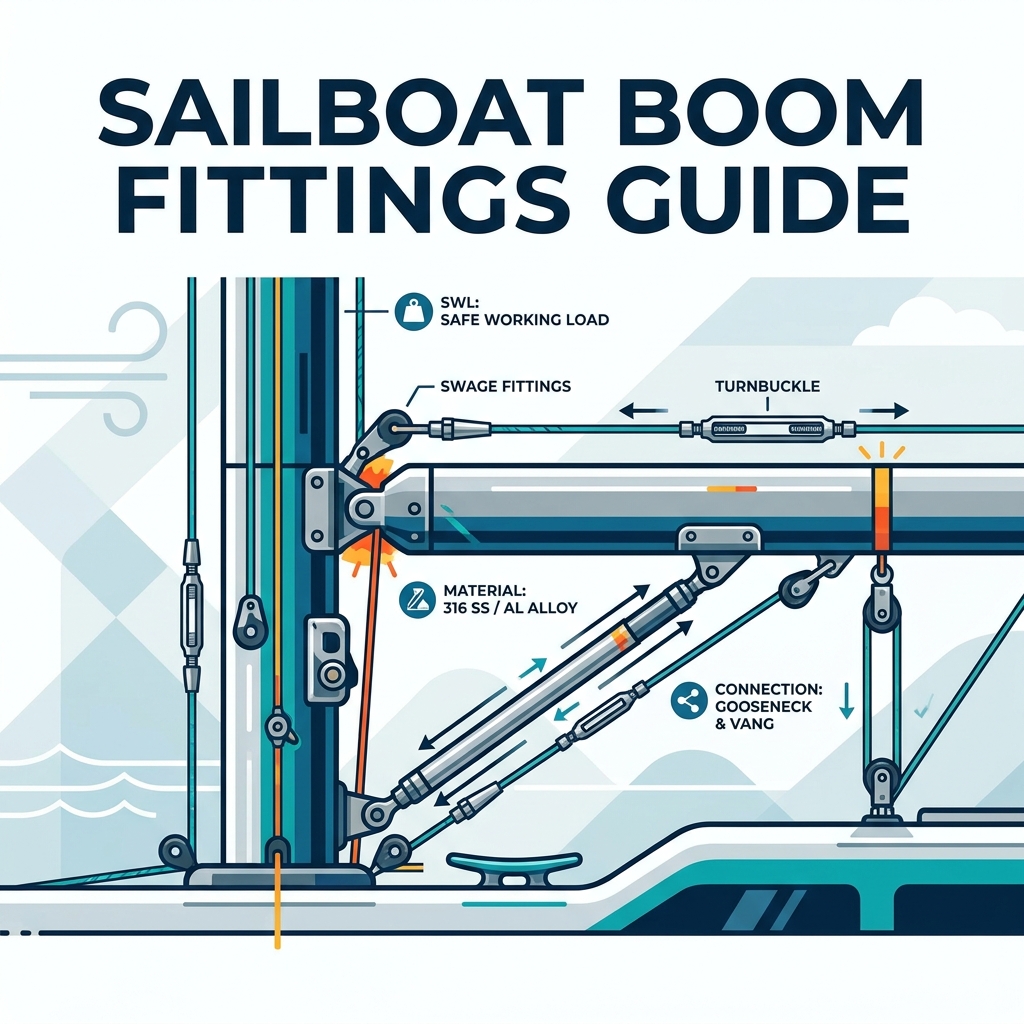

Guía de accesorios de botavara para sistemas de aparejos de veleros

La falla del hardware de la pluma representa un escenario de alto riesgo a bordo de cualquier embarcación. Las cargas dinámicas durante las trasluchadas y las condiciones meteorológicas adversas hacen que los componentes de la pluma y del mástil se esfuercen increíblemente. Una falla repentina del pasador bajo carga dinámica amenaza tanto la seguridad de la tripulación como la integridad de la plataforma. La transición de componentes OEM a accesorios especializados para yates del mercado de accesorios requiere una combinación precisa. Debe alinear perfectamente las cargas de trabajo, los perfiles de extrusión y los tipos de conexión. Los elementos no coincidentes introducen rápidamente cargas puntuales y peligrosas fracturas por tensión. Nuestro objetivo es proporcionar un marco de evaluación técnica para especificar, dimensionar y actualizar el hardware de montaje. Aprenderá cómo reforzar estos sistemas sin realizar demasiada ingeniería. Esta guía garantiza que las actualizaciones de hardware mantengan una perfecta compatibilidad del sistema en todas las condiciones de navegación.

Conclusiones clave

• Compatibilidad del sistema: La actualización de los accesorios de la botavara de un velero requiere una alineación integral con las conexiones del mástil existentes y los sistemas internos de escota.
• Realidades materiales: La selección de hardware requiere equilibrar la resistencia a la tracción con los riesgos de corrosión galvánica, particularmente cuando se mezclan componentes de acero inoxidable con largueros de aluminio.
• Métricas de especificación: La adquisición debe basarse en la carga de trabajo segura (SWL) y las tolerancias dimensionales (diámetros de pasadores, anchos de palanca), no solo en la longitud del recipiente.
• Integridad de la conexión: La confiabilidad del soporte de la jarcia firme depende en gran medida de las opciones adecuadas de tensión y terminación (p. ej., accesorios mecánicos versus accesorios estampados para veleros ).

El papel estructural del hardware de la pluma en los sistemas de aparejo

Comprender la dinámica del auge comienza por definir las intensas fuerzas que actúan sobre ella. La botavara soporta enormes cargas de compresión de la escota de mayor y la contra. El viento que atrapa la vela genera un fuerte empuje hacia arriba. Las trasluchadas incontroladas producen violentos movimientos de barrido lateral. Estas fuerzas combinadas crean vectores de tensión multidireccionales en cada punto de conexión. El hardware estándar tiene dificultades para gestionar estos cambios dinámicos a lo largo del tiempo.

Debe analizar cuidadosamente los puntos comunes de falla en su plataforma. La fatiga cíclica degrada el hardware estándar a un ritmo alarmante. Los pasadores de horquilla se desgastan y las palancas desarrollan microfracturas bajo ciclos de carga repetidos. La estética debe quedar relegada a un segundo plano frente a la integridad estructural durante cualquier inspección. Un bracket altamente pulido no significa nada si las fracturas por tensión interna comprometen su capacidad de carga. Debe buscar alargamiento en los orificios de los pasadores y líneas de tensión alrededor de las uniones soldadas.

La relación entre el mástil y la botavara dicta en última instancia sus elecciones de hardware. Los accesorios especializados para mástiles de veleros determinan las limitaciones absolutas de la configuración de su botavara. El soporte de cuello de cisne y el riel del mástil absorben cargas de compresión masivas de la extrusión de la pluma. No puede instalar de forma segura una palanca de pluma de gran tamaño y resistente si su soporte de mástil existente carece del respaldo estructural necesario. La alineación integral garantiza que todo el equipo funcione como una unidad cohesiva bajo estrés extremo.

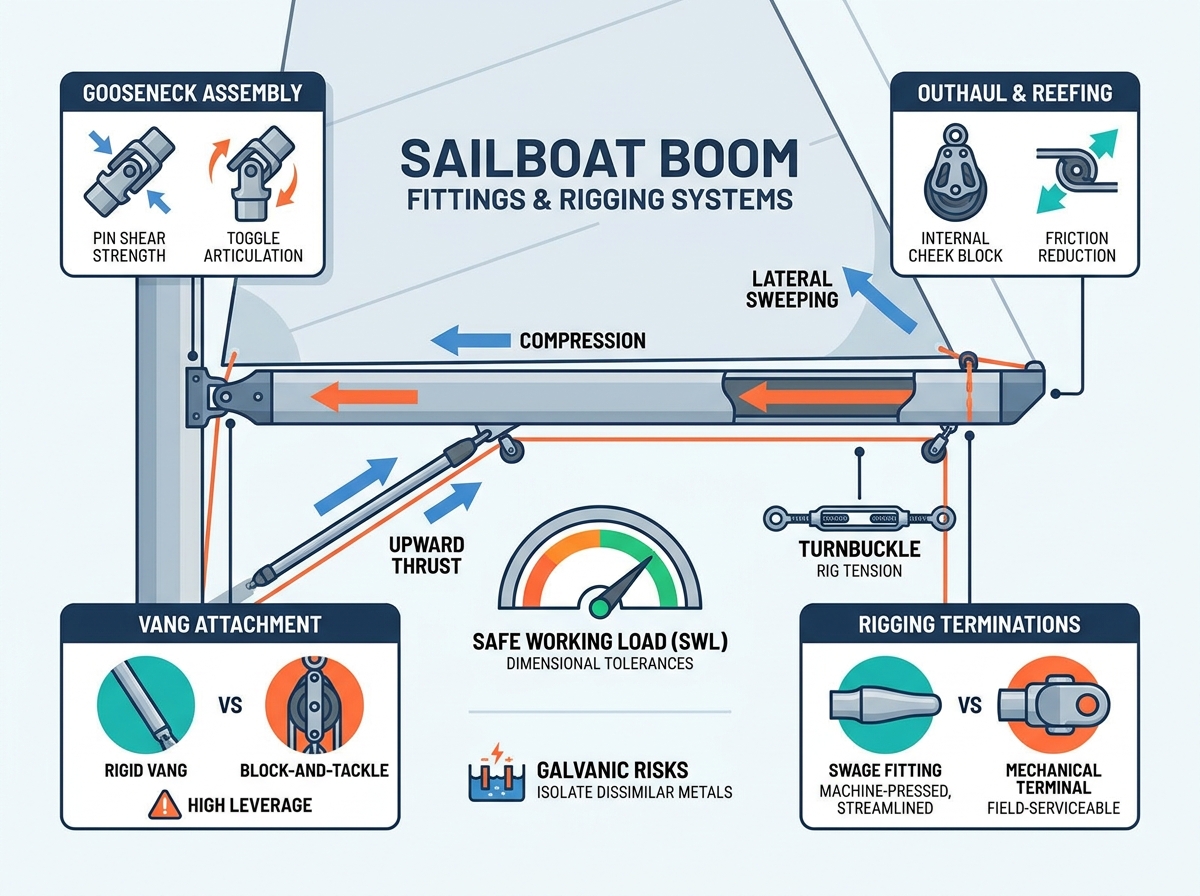

Categorización de accesorios y componentes principales de botavara para yates

Conjuntos de cuello de cisne y palancas

El cuello de cisne actúa como punto de articulación crítico que une la botavara al mástil. Estos conjuntos suelen incluir juntas universales, muñones o soportes fijos. Las juntas universales ofrecen una articulación superior en múltiples ejes. Los muñones soportan cargas horizontales masivas pero a menudo limitan el recorrido vertical. Los soportes fijos proporcionan una simplicidad robusta pero requieren una alineación perfecta para evitar que se atasquen.

La evaluación de estos accesorios de botavara para yates requiere una atención estricta a la resistencia al corte del pasador. También debe calcular los límites de articulación de palanca bajo cargas de contra pesadas. Si la palanca toca fondo antes de que el brazo alcance su máximo ángulo descendente, las fuerzas de palanca cortarán instantáneamente el pasador de retención. Especifique siempre componentes que ofrezcan un rango de articulación más amplio que el que exige su plan de vela.

Accesorios Boom Vang (fianzas frente a orejetas)

Los accesorios de contra gestionan el poderoso empuje hacia arriba generado por la vela mayor. Los marineros generalmente eligen entre contras rígidas y duras y sistemas blandos de bloqueo y aparejo. Las contras rígidas soportan el peso de la botavara durante el rizo y eliminan la necesidad de levantar el tope. Las contras suaves de bloqueo y aparejo ofrecen un control de tensión liviano y altamente ajustable para aplicaciones de carreras.

Los requisitos estructurales para los accesorios de Vang Hound siguen siendo excepcionalmente altos. Estos componentes manejan un fuerte apalancamiento hacia arriba cada vez que una ráfaga golpea la vela. Los ganchos se envuelven alrededor de toda la extrusión del brazo para distribuir las cargas de manera uniforme. Las orejetas soldadas ofrecen un perfil más elegante pero concentran la tensión directamente en los puntos de sujeción. Las placas de respaldo adecuadas se vuelven obligatorias al instalar orejetas personalizadas en extrusiones de paredes delgadas.

Hardware de escota y rizo

Gestionar la tensión del pie de su vela mayor implica herramientas de amarre y rizo especializados. Los bloques laterales internos mantienen limpio el perfil de la pluma y reducen el viento. Los bloques laterales externos siguen siendo más fáciles de inspeccionar y dar servicio mientras están en marcha. Los ganchos de rizo se encuentran cerca del cuello de cisne para asegurar el amurado de la vela durante el mal tiempo.

La reducción de la fricción sirve como métrica de evaluación principal para ejecutar hardware de montaje. Estas líneas operan bajo tensión estática extrema. Las poleas de carga alta deben utilizar cojinetes de primera calidad para garantizar ajustes suaves. Considere los siguientes pasos al evaluar el hardware de escota:

1. Verifique que el diámetro de la polea coincida perfectamente con el tamaño de línea especificado.
2. Verifique el material del cojinete (delrin frente a torlon) con las cargas estáticas previstas.
3. Inspeccione las placas laterales del bloque de mejillas para detectar signos de desviación lateral.
4. Asegúrese de que los anzuelos de rizo tengan radios lisos y pulidos para evitar el roce de la vela.

Evaluación de materiales y terminaciones para accesorios de aparejos de yates

Aleaciones metálicas y riesgos galvánicos

La selección de la aleación adecuada determina la longevidad de su hardware de montaje. El acero inoxidable de grado marino 316 ofrece una excelente resistencia a la tracción y una resistencia superior a las picaduras. El aluminio forjado proporciona importantes ahorros de peso pero sacrifica la máxima resistencia a la rotura. El titanio ofrece relaciones resistencia-peso inigualables, pero tiene un precio superior.

El riesgo de implementación aumenta dramáticamente cuando se mezclan metales diferentes. La instalación de accesorios de acero inoxidable en una extrusión de brazo de aluminio crea una celda galvánica. El agua salada actúa como electrolito, lo que hace que el aluminio se corroa rápidamente alrededor de los orificios de los sujetadores. Debes aislar metales diferentes utilizando pastas especializadas como Duralac o Tef-Gel. Esta sencilla medida preventiva evita que las costosas extrusiones de la pluma sufran fallos prematuros.

Comparación de propiedades de materiales marinos

Terminaciones y ajustes de aparejos

Las terminaciones de aparejo permanente determinan la confiabilidad absoluta de sus sistemas de soporte. prensados ​​en fábrica Los accesorios estampados para veleros ofrecen una estética estilizada y una resistencia fija excepcional. Estos terminales prensados ​​a máquina eliminan el volumen y reducen el viento en el aire. Por el contrario, los terminales mecánicos ofrecen facilidad de servicio en campo. Puede inspeccionar y reemplazar accesorios mecánicos utilizando herramientas manuales simples, lo que los hace ideales para cruceros en alta mar.

La gestión de la tensión del equipo dicta indirectamente las cargas estáticas en reposo aplicadas a los herrajes de la pluma. Una configuración de velero con tensor correctamente calibrada garantiza que el mástil permanezca perfectamente en la columna. Los aparejos sueltos permiten que el mástil bombee, transmitiendo cargas de impacto directamente al cuello de cisne. Los tensores demasiado apretados aplican fuerzas de compresión agresivas y constantes a lo largo del riel del mástil. La gestión precisa de la tensión evita la fatiga prematura del hardware en todo el recipiente.

Riesgos de implementación: dimensionamiento, modernización y alineación

La verificación dimensional sigue siendo la fase más crítica de cualquier actualización de hardware. Debe medir meticulosamente los diámetros de los pasadores, el ancho de las horquillas y el espacio entre los sujetadores utilizando calibradores digitales. Nunca acepte tamaños "suficientemente similares" cuando combine hardware nuevo con soportes existentes. Un pasador de horquilla de tamaño pequeño suena dentro del orificio de palanca, creando una carga puntual peligrosa. Esta tensión concentrada conduce rápidamente a una falla total prematura durante condiciones climáticas adversas.

El perfilado por extrusión presenta otro gran desafío para la modernización del hardware. La mayoría de los soportes del mercado de accesorios cuentan con placas de respaldo planas. Las extrusiones de pluma modernas suelen utilizar perfiles curvos o en forma de lágrima. Atornillar un soporte plano a una superficie curva garantiza el fracaso. Debe utilizar cuñas mecanizadas a medida para cerrar la brecha perfectamente. Luego, las placas de respaldo internas distribuyen las cargas concentradas de los sujetadores a través de una superficie más amplia de la extrusión de aluminio.

Las trampas de instalación toman desprevenidos a muchos propietarios de embarcaciones durante las actualizaciones de bricolaje. La utilización de materiales de remache incorrectos a menudo destruye los largueros. Colocar remaches de acero inoxidable en una pluma de aluminio sin las fundas de nailon adecuadas garantiza una rápida corrosión galvánica. Un acoplamiento inadecuado de la rosca del macho y la matriz arruina los tornillos de máquina al instante. Utilice siempre el tamaño de broca correcto y lubrique los grifos al cortar roscas nuevas en paredes gruesas del mástil. Limpie minuciosamente los orificios roscados antes de aplicar compuestos bloqueadores de roscas.

Lógica de preselección y marco de adquisiciones

Definir sus criterios de éxito específicos agiliza el proceso de adquisición. Debe decidir entre priorizar los reemplazos OEM que coincidan exactamente o diseñar una actualización personalizada. Los reemplazos OEM garantizan compatibilidad dimensional y simplifican la instalación. Diseñar una actualización tiene sentido para requisitos offshore específicos donde el hardware de fábrica fallaba anteriormente. Documente cuidadosamente sus necesidades estructurales antes de explorar los catálogos.

Interpretar correctamente las especificaciones del fabricante evita fallas catastróficas. Los fabricantes enumeran las métricas de carga límite de trabajo (WLL) y carga de rotura. Compre siempre según el límite de carga de trabajo. Un accesorio de buena reputación funciona de forma segura dentro de su WLL de forma indefinida. Debe diseñar un factor de seguridad mínimo de 2:1 sobre las cargas dinámicas máximas previstas. Si su bloque de vanguardia recibe 1000 libras de fuerza, especifique una orejeta clasificada para una WLL de 2000 libras.

La evaluación de proveedores requiere mirar más allá de las afirmaciones de marketing. Haga una lista corta de fabricantes basándose en datos técnicos concretos y soporte posventa. Considere los siguientes criterios al seleccionar un proveedor:

• Exija certificados de pruebas de lotes verificables para todos los componentes fundidos de acero inoxidable.
• Revise la transparencia de la garantía con respecto a los límites de corrosión galvánica y fatiga cíclica.
• Garantice la disponibilidad inmediata de subcomponentes de reemplazo.
• Verifique que pueda comprar arandelas o pasadores de horquilla de Delrin individuales sin comprar conjuntos completos.

Conclusión

La navegación segura siempre depende del eslabón más débil de su sistema de aparejo. El hardware de la pluma soporta cargas dinámicas violentas y fatiga cíclica constante. No puede darse el lujo de comprometer las especificaciones al actualizar estos componentes estructurales críticos. El equilibrio entre la resistencia del material, el aislamiento galvánico y el ajuste dimensional preciso garantiza que su equipo funcione perfectamente bajo presión.

Tome medidas inmediatas para garantizar la integridad de su embarcación. Programe una inspección visual completa de sus accesorios de cuello de cisne y de contra actuales antes de su próximo viaje. Utilice calibradores digitales para medir los pasadores existentes en busca de microdesgaste o alargamiento. Consulte siempre a un aparejador profesional antes de finalizar cualquier compra de hardware de carga alta para confirmar que su mástil y pluma puedan soportar las cargas mejoradas de forma segura.

Preguntas frecuentes

P: ¿Con qué frecuencia debo inspeccionar o reemplazar los accesorios de la botavara de mi velero?

R: Realice inspecciones visuales detalladas antes de la temporada e inmediatamente después de cualquier navegación con mal tiempo. Busque grietas finas, orificios alargados y chavetas faltantes. Las expectativas del ciclo de vida dependen enteramente de la fatiga cíclica más que de la edad cronológica. Los buques de alta mar requieren reemplazos mucho antes que los cruceros de fin de semana. Reemplace el hardware sospechoso inmediatamente.

P: ¿Puedo combinar herrajes de aparejo estándar con accesorios para yates de alto rendimiento?

R: La combinación de hardware introduce riesgos peligrosos de cambio de carga. Actualizar un solo componente, como instalar una orejeta de vanguardia masiva, cambia la distribución de la tensión. La parte mejorada soportará fácilmente la fuerza, pero transfiere cargas catastróficas al soporte del mástil más viejo y más débil. Actualice siempre los sistemas conectados juntos.

P: ¿Cuál es la diferencia entre un accesorio estampado y un terminal mecánico en las líneas de soporte de la plataforma?

R: Los accesorios prensados ​​en fábrica ofrecen perfiles aerodinámicos y confiabilidad permanente prensada a máquina. Reducen la resistencia al viento pero requieren maquinaria profesional para su instalación. Los terminales mecánicos utilizan conos de compresión internos. Parecen más voluminosos pero permiten la instalación de bricolaje y reparaciones en el campo utilizando herramientas manuales básicas. Ambos proporcionan una excelente resistencia a la rotura cuando se instalan correctamente.

P: ¿Por qué se irritan mis tensores de acero inoxidable o pasadores de pluma?

R: El irritamiento ocurre cuando la fricción y la tensión intensa hacen que las roscas de acero inoxidable se suelden en frío. Esto sucede frecuentemente durante los ajustes de tensión del equipo. Los picos de la superficie microscópica se unen y bloquean permanentemente. Debe aplicar lubricantes para roscas marinos especializados o Tef-Gel a todos los puntos de contacto de acero inoxidable antes de tensarlos.
